Ремонтируем катушку Detech Excelerator EQ Pro E-Trac

вопросы по поисковым катушкам

Ответов: 1
Откуда: Барнаул
Благодарил (а): 0 раз.
Поблагодарили: 0 раз.
Само тело:
Как оказалось, в кабельном вводе разрушилась изоляция RX\TX кабелей и замкнули оплетки экранов.
Видео из ютуба, которых под кабельным выводом, в теле катушки, была некая полость - не помогли! :x , т.к. там оказался монолит и клей из заливки добрался до середины кабельВвода.
Эх! Знать заранее - я до последнего пытался бы разрезать этот кабельВвод, поставив потом новый.
Но!, бы...бы...
Отворачивая кабельВвод оторвал кабели под корень.

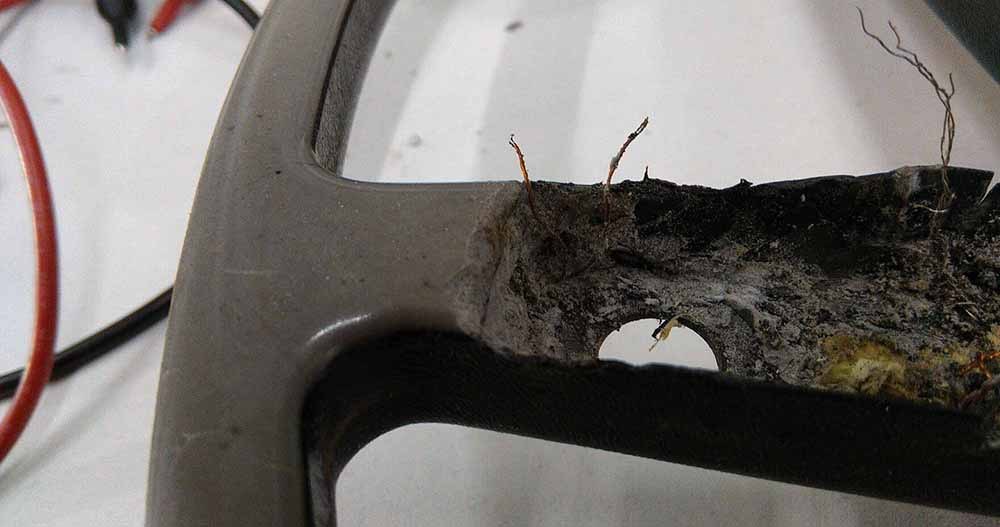

Пришлось идти по самому поганому пути: ковырять и искать выводы катушек под мастикой.
Аккуратно, на минифрезере снимаю верхний слой мастики.
Дальше, термофеном и матом\отверткой вывожу на белый свет выводы катушек, экранов.
Нашлась RX катушка (две проволочки с верху и слева от дырки ввода)
Ох я их искал!!!
Уходили он, как оказалось, на внешний диаметр.
Ну, и распайка кабеля
https://vk.com/video283405462_456239059
